Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Spesifikasi Tabung: | ASME SA213 | Bahan: | TP317L |
|---|---|---|---|
| Bentuk: | U Bend Tube | Nama Produk: | tabung stainless steel |
| Jenis tabung: | Dingin Dingin Diambil | Ukuran: | 1/2 '' - 1 '' |
| WT: | 0,035 '' - 0,120 '' | Selesai: | Anil & Acar |
| Paket: | Kotak kayu | Aplikasi: | Penukar panas |
| Menyoroti: | TP304N U Bend Tubing,SA213 U Bend Tubing,sa213 TP304N stainless u tikungan |
||
TP304N U Bend Tubing, ASME SA213 Cold Drawn Stainless Steel U Bend Tubes
Baja tahan karat kelas 304 adalah baja tahan karat yang paling umum digunakan.Baja tahan karat kelas 304N memiliki ketahanan korosi yang lebih baik daripada kelas 302, dan sebagian besar bersifat non-magnetik;namun ketika pengerjaan dingin itu memperoleh kualitas yang sedikit magnet.
| Standar | ASTM A 213, ASME SA 213, ASTM A 249, ASME SA 249, ASTM A 688, ASME SA 688, ASTM A 789, ASME SA 789, ASTM B 163, ASME SB 163, ASTM B 167, ASME SB 167, ASTM B 668, ASME SB 668 |
| Bahan | 304 / L / H, 316 / L / TI, 317 / L, 321 / H, 347 / H, 310S, S31500, S31803, S32205, S32750, S32760, S32001, S32304, N06600, N06625, N08800, N08810, N08811, N08825, N08904, N04400, TI GR.1 / GR.2 |
| Diameter luar | BWG | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Tebal Dinding mm | ||||||||
| 0.71 | 0.89 | 1.24 | 1.65 | 2.11 | 2.77 | 3.40 | ||
| mm | Inci | Berat Kg / m | ||||||
| 12.70 | 1/2 | 0.214 | 0.263 | 0,356 | 0.457 | - | - | - |
| 15.88 | 5/8 | 0.271 | 0,334 | 0.455 | 0,588 | - | - | - |
| 19.05 | 3/4 | 0,327 | 0.405 | 0,553 | 0.729 | 0.895 | - | - |
| 25.40 | 1 | 0.440 | 0,546 | 0.750 | 0,981 | 1.234 | 1.574 | - |
| 31.75 | 11/4 | 0,554 | 0,688 | 0,947 | 1.244 | 1.574 | 2.014 | - |
| 38.10 | 11/2 | 0,667 | 0.832 | 1.144 | 1.514 | 1.904 | 2.454 | - |
| 44.50 | 13/4 | - | - | 1.342 | 1.774 | 2.244 | 2.894 | 3.50 |
| 50.80 | 2 | - | - | 1.549 | 2.034 | 2.574 | 3.334 | 4.03 |
| Elemen | Kandungan (%) |
| Chromium, Kr | 18-20 |
| Nikel, Ni | 8-11 |
| Mangan, Mn | 2 |
| Silicon, Si | 1 |
| Nitrogen, N | 0,1-0,16 |
| Karbon, C | 0,08 |
| Fosfor, P. | 0,045 |
| Sulphur, S | 0,030 |
| Besi, fe | Keseimbangan |
Baja tahan karat kelas 304N banyak digunakan dalam aplikasi berikut:
Tabung Tekanan
ASTM A249 / ASME SA249 (Superheater Superheater dan Heat Exchanger Tubes Welded Austenitic Steel)
ASTM A269 / ASME SA269 (Tabung Layanan Umum Baja Tahan Karat Austenitik Seamless & Dilas)
ASTM A270 / ASME SA270 (Seamless & Welded Austenitic Stainless Steel Sanitary Tubing)
ASTM A213 / ASME SA213 (Boiler Baja Paduan Feritik dan Austentik Seamless, Pemanas super dan Panas-
Tabung penukar)
ASTM A179 / ASME SA179 (Tabung Penukar Panas Paduan Karbon & Karbon Seamless)
Tubing Pemanas Air Umpan
ASTM A688 / ASME SA688 (Tabung Pemanas Air Umpan Stainless Steel Dilas, Tersedia U-Bending)
Rentang ukuran:
OD 12,7-38MM
Jari-jari tekuk dari 1,5 X OD hingga 1250 MM.Jari-jari tekukan minimum untuk OD di atas 28 MM setelah disetujui.
Panjang kaki min.1.000 MM
Panjang kaki maks.12.000 MM
Perlakuan panas untuk radius hingga 1.000 MM
Standar teknis:
Spesifikasi atau persyaratan khusus lainnya tersedia atas permintaan.Salinan spesifikasi standar umum tersedia berdasarkan permintaan.
Hydrotesting:
Setelah perlakuan panas, semua tabung-U dihidrotes.
Waktu penahanan minimum pada tekanan yang dibutuhkan adalah 5 detik.
Semua tabung dikeringkan dan dibersihkan dengan hati-hati setelah pengujian.
Mengukur, memotong, mendebur, membersihkan:
U-bends diukur dengan tepat sesuai dengan standar yang relevan, atau dengan spesifikasi pelanggan.
Semua tabung dipotong dengan panjang kaki yang ditentukan, ujungnya dikaburkan dan tabung dibersihkan secara internal dengan udara.
Sebelum pengepakan, kedua ujungnya ditutup dengan tutup plastik.

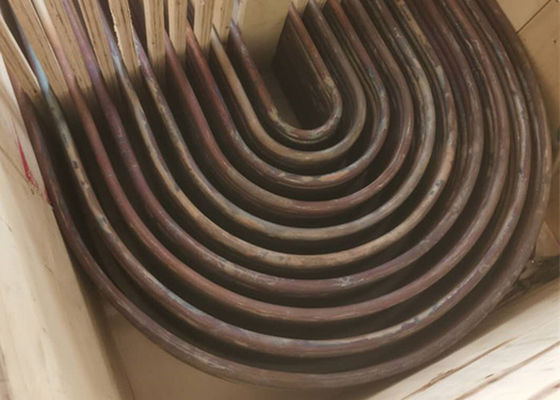

Pengepakan:
Dalam kotak kayu yang kuat, terbuka atau tertutup, tergantung pada tujuan - maks.8.000 kg.
Ujung tabung dilindungi oleh tutup plastik.
Pemisah vertikal untuk setiap radius.
Pemisah plastik bebas klorida di antara setiap baris, setiap 2 meter.
Setiap bundel ditutup dengan plastik.
Pelanggan dapat memberikan gambar pengepakan.
Daftar kemasan, ditutup dengan plastik, ditempatkan di setiap kotak kayu untuk memudahkan identifikasi detail pesanan - termasuk daftar tepat jari-jari dan panjang di dalamnya.
